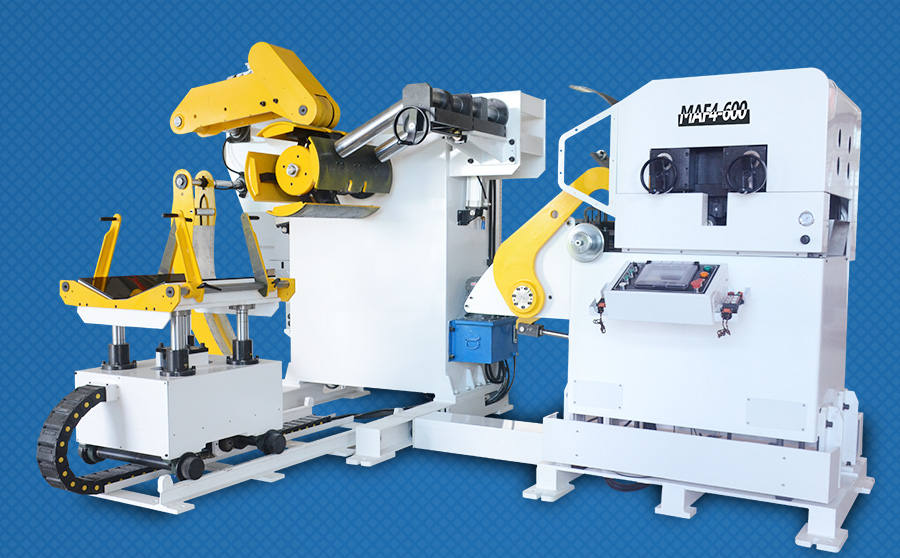

型號：MAF4-400/MAF4-600/MAF4-800/MAF4-1000/MAF4-1300/MAF-1600
產品簡介：中板三合一送料機是由開卷機、矯正整平、送料機三功能組成的全自動沖床送料裝置，高技術、高精密、高效率，專針對中厚板材料研發而成，可加裝液壓剪刀、涂油機、等輔助裝置來使用。
咨詢熱線：400-870-8292 郵箱：[email protected]
| 中板三合一伺服料架整平送料機技術參數 | |||||||
| 型 號 | MAF4-400 | MAF4-600 | MAF4-800 | MAF4-1000 | MAF4-1300 | MAF4-1600 | |
| 材料寬度（mm） | 100～400 | 100～600 | 100～800 | 100～1000 | 100～1300 | 100～1600 | |
| 材料厚度（mm） | 0.6-4.5mm | ||||||
| 最大料重（T） | 3 | 5 | 5 | 7/10 | 10/15 | 10/15 | |
| 卷料內徑（mm） | Φ460-530mm | ||||||
| 卷料外徑（mm） | Φ1050~1600mm | ||||||
| 最大速度（m/min） | ≈16m/min | ||||||
| 料架擴張 | 油壓擴張 | ||||||
| 料架剎車 | 電磁剎車 | 碟式剎車 | |||||
| 料架電機（kw） | AC1.5kw | AC2.2kw | AC2.2kw | AC3.7/5.5kw | AC5.5/7.5kw | AC5.5/7.5kw | |
| 入料方式 | 自動拉進料（由2根入料輥控制） | ||||||
| 矯正輥輪 | Φ68mm 上5下5 | Φ84mm 上4下4 | |||||
| 送料輥輪 | 2根Φ84mm（一組） | 2根Φ120mm（一組） | |||||
| 伺服電機（kw） | 2.9 | 4.4 | AC5.5 | AC7.5 | AC11 | AC11 | |
| 設備功率（kw） | 約8KW | 約11KW | 約13KW | 約16KW | 約20KW | 約23KW | |
| 滾筒補強 | / | 一組 | 二組 | 二組 | 三組 | 三組 | |
| 送料線高度（mm） | 1200±100mm（可定制） | ||||||
| 送料精度（mm） | ±0.15（0-600mm） | ||||||
| 矯正精度（mm/m） | ≤1.0mm/m | ||||||
| 電源電壓 | AC 380V±10%, 50HZ（三相五線制） | ||||||
| 空氣壓力 | 0.5~0.6MPa | ||||||
| 外形尺寸（m） 長*寬*高 |
4.9*3.1*2.9 | 4.9*3.3*2.9 | 4.9*3.5*2.9 | 4.9*3.7*2.9 | 5.7*5.3*2.8 | 5.7*5.6*2.8 | |
| 整機重量（kg） | 4000 | 5000 | 6000 | 6500 | 12000 | 15000 | |
采用滾筒式補強結構，既可以增加補強的強度，又可以避免軸承式補強對滾筒的割傷影響；
采用上5下4滾筒排列結構，平面度更易調節，且第5根采用活動偏心滾筒方便調節卷料的入料方向；

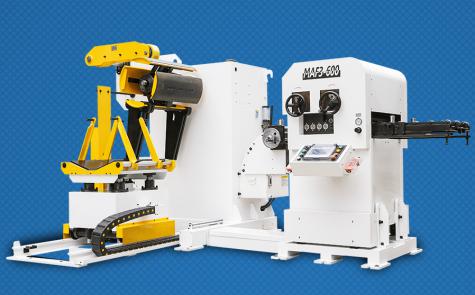

用于料厚0.3~3.2mm，料寬100~1300mm的三合一開卷送料機。
從上料、入料、擋料、折料、整平、送料、換料由一人即可完成；
采用日本安川伺服電機及三菱控制系統及觸摸式控制面板保證品質；
全國9個售后服務點保障售后服務的及時性；

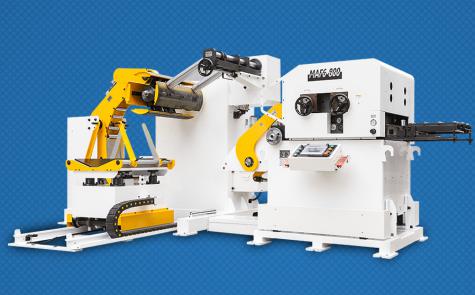

用于料厚0.6~6.0mm，料寬100~1600mm的三合一整平送料機。
占地面積只有5平方米左右，相比二合一送料機可節省客戶設備占用場地；
采用國內一線品牌匯川伺服驅動，在保證品質的前提下提升產品的性價比；
全國9個售后服務點保障售后服務的及時性；

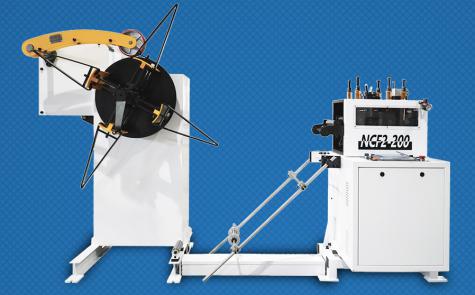

用于料厚0.3~2.2mm，料寬50~400mm的卷料自動送料機。
